AudioTOP：旷世M15透明小尾巴解码器拆解报告







旷世「Questyle」M15是一款常规形状尺寸小尾巴解码器，上周AudioTOP用了两篇文章分别介绍了它的外观特点、功能配置、性能音质等属性，详情请参阅开箱和测评：





开箱：http://www.audiotop.net/newsinfo/2680081.html



测试和评价：http://www.audiotop.net/newsinfo/2691282.html



以下是拆解环节：

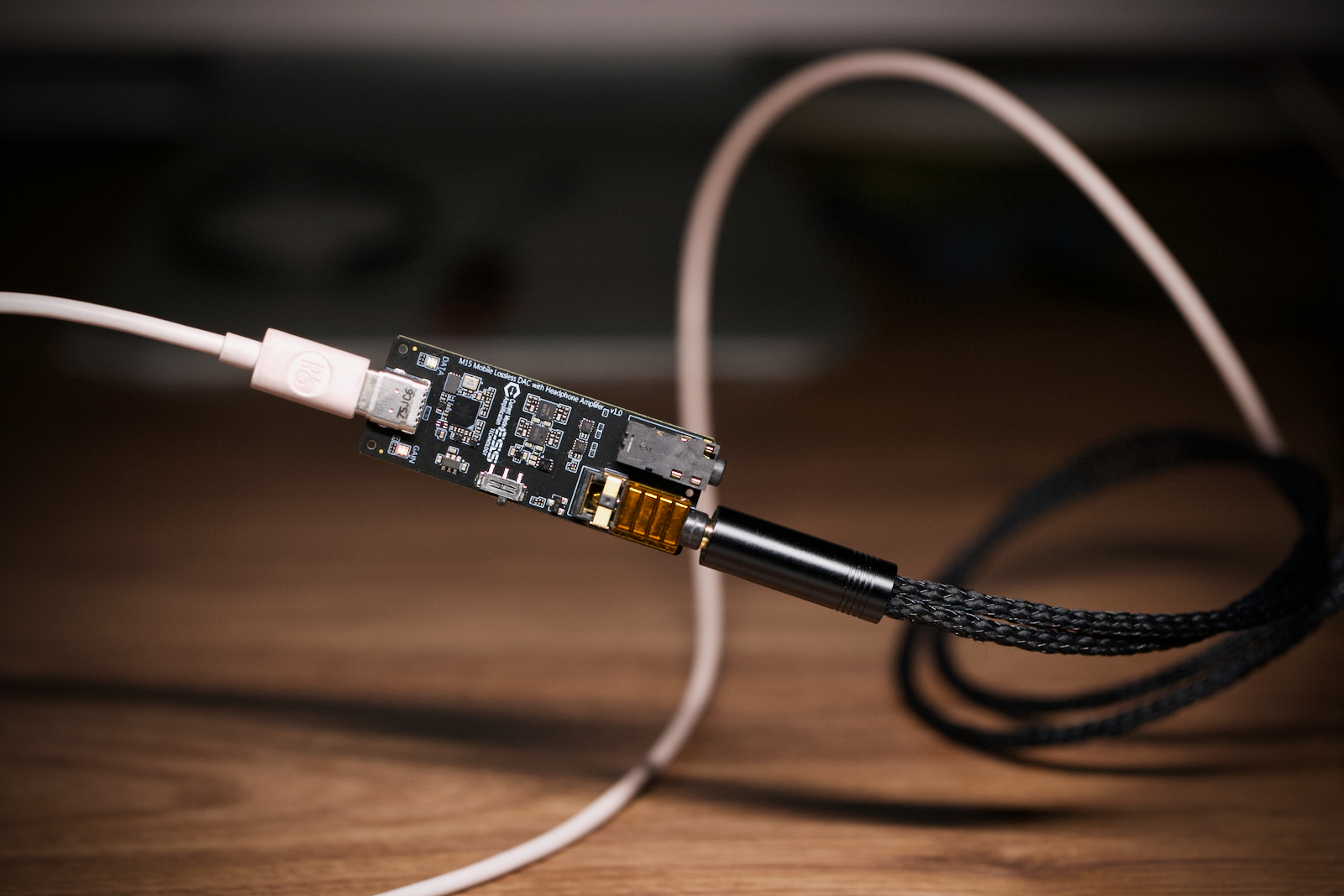

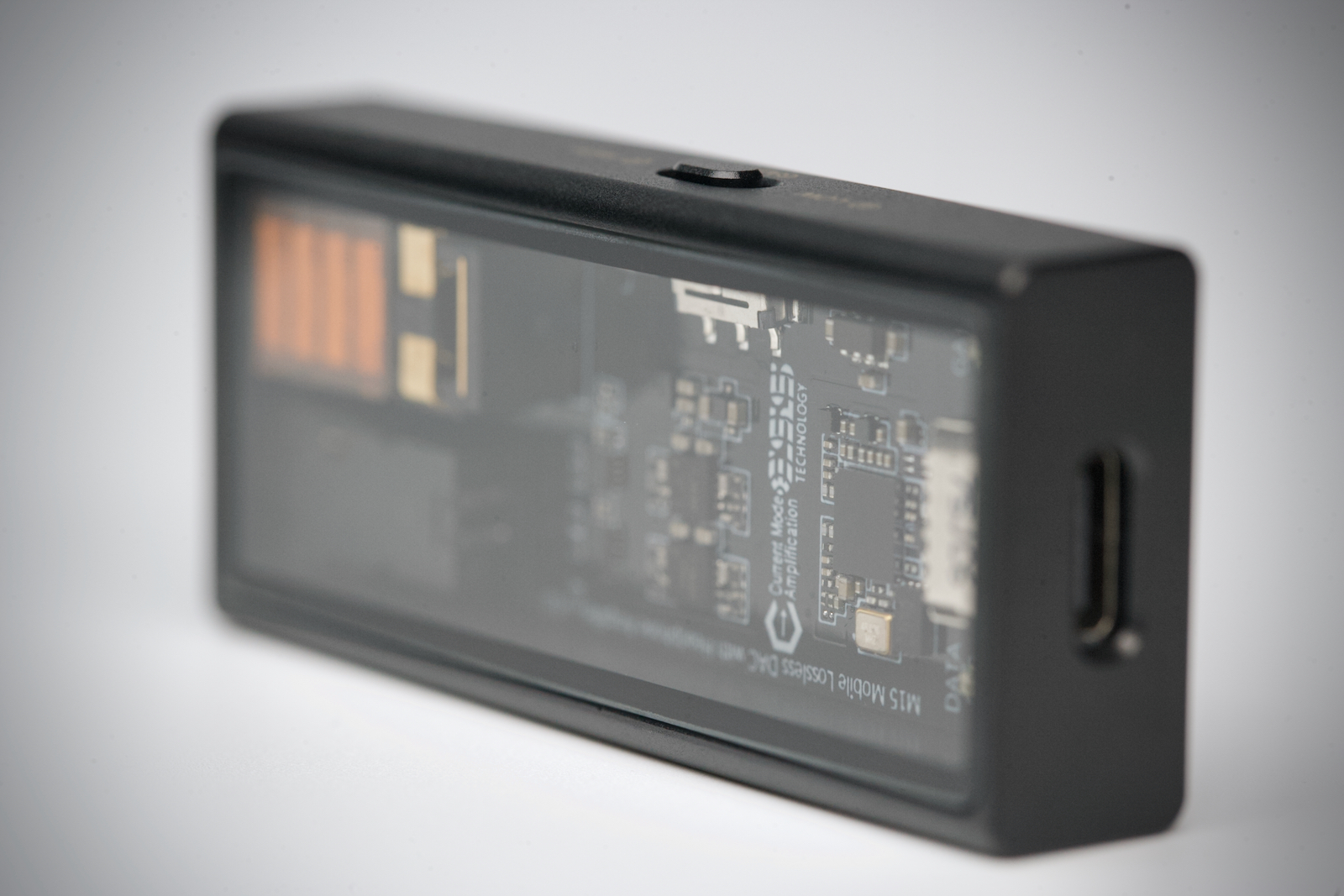

虽然M15是透明的，似乎已然没有拆的必要性，但是通过拆解分析，对它的了结构细节和元件配置有了进一步的了解。大家先用这个官方的图解和我们的实物图进行对号入座，预习一下，下面有AudioTOP的局部分析。

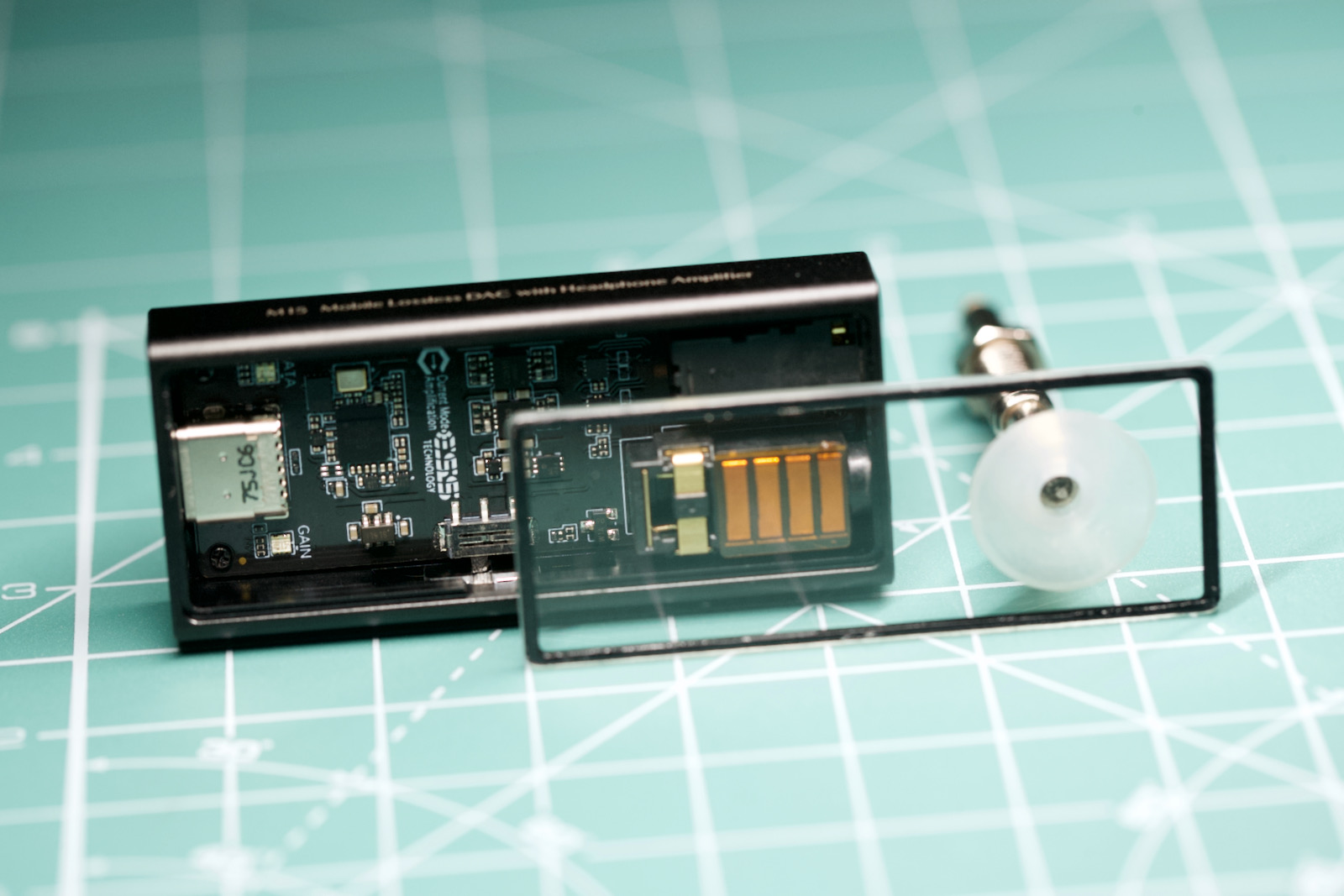

AudioTOP之前拆解过多个小尾巴解码器，其中有一部分是和M15相似的结构，即正面开窗的金属腔体+盖板。它们大多遵循了理性的电磁屏蔽策略，盖板材质不是金属就是玻璃-金属箔，以期达到理想的信噪比指标。因为可见光也是电磁波，所以这种务实但保守的结构策略也同时阻断了视线。我们知道机械装置具有可被观察和理解的宏观结构，而电子装置则不然。复杂的结构和电流电压的流动起伏全凭脑放，从外部看上去只是一块砖。所以展示电子产品的内在美对设计者来说确实是个难题，但一旦去做了也会是一个卖点。上期的M15测评其实是一个小规模的横评，AudioTOP对比测试了三款同芯片的产品，结果表明，半开放式屏蔽的M15的底噪指标仍然在线。

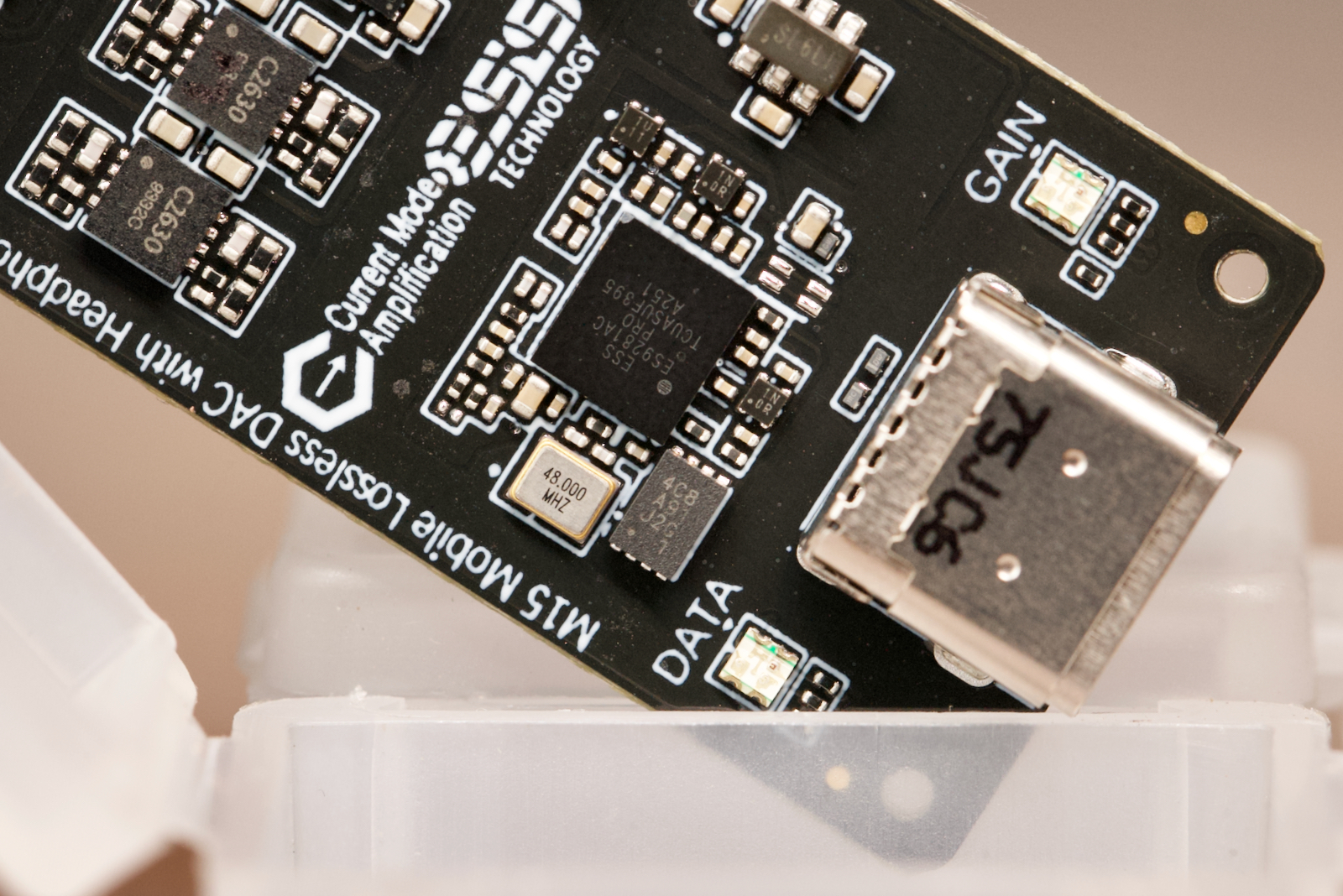

ES9281AC Pro是一颗晶圆封装的芯片，它的四个侧边都是硅晶体的镜面。为了让大家对这种封装有一个感性的认知，上图中AudioTOP用手术刀切除了芯片一角的漆层，可以看到下面直接就是硅基片了。





旷世专利SIP电流模耳放模组的真身，型号：C2630。实测发现这颗芯片不追求极限功率输出，但在失真度和信噪比等方面表现优秀。

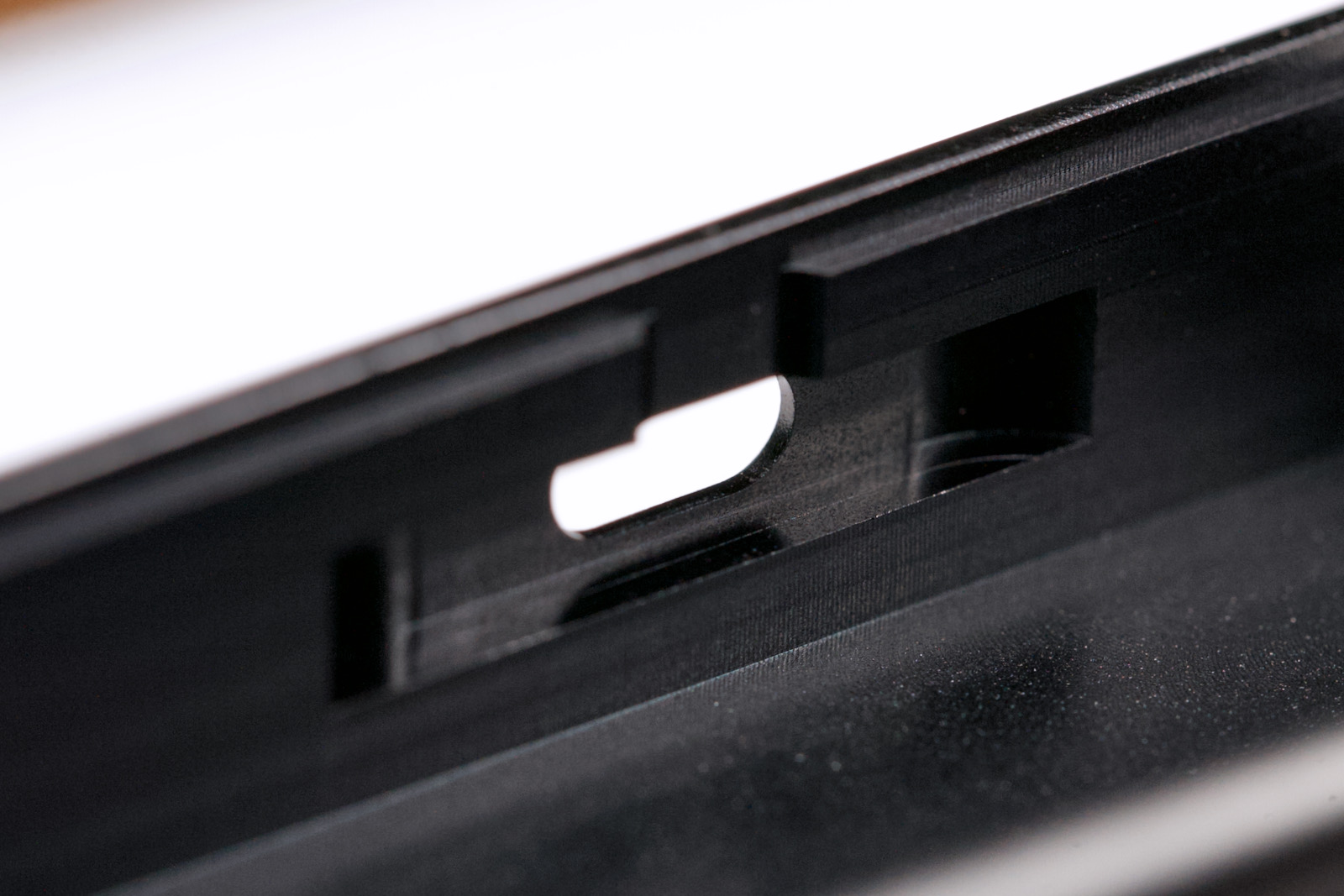

M15采用了厚实的金属壳体来保证结构刚性，并辅以精致的机加工。侧边的增益选择开关件和与之配合的槽轨虽然位于视觉盲区，但仍然尽善尽美。

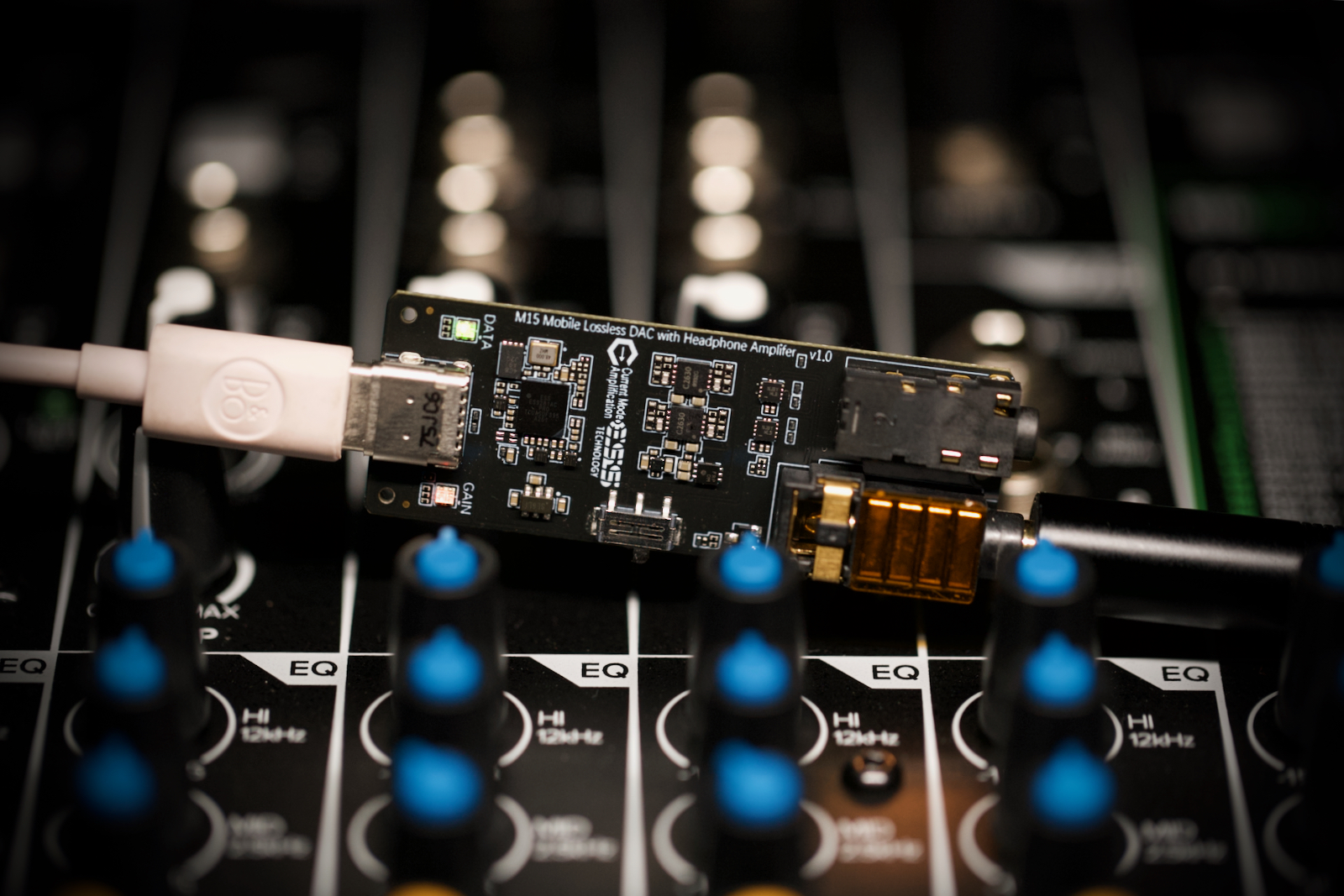

旷世官方提供了单端和平衡两种输出线材选配件。其中平衡XRL线可以把M15连接到专业设备比如监听音箱和调音台，实现大动态的模拟信号传输。AudioTOP把M15通过官方平衡线连到美奇调音台，体验了几天。这种玩法除了比直接插耳机占地方之外，音质和逼格都挺棒。所以大家不要局限于小尾巴解码只是一种微型移动设备的成见，发挥想象力，拓展它的用途。







感谢关注AudioTOP的拆解报告，下期再见。
